Karima beszállítójaként első kézből tanúja voltam a karimák kritikus szerepének a különféle ipari alkalmazásokban. A karimák alapvető alkatrészek, amelyek csövek, szelepek, szivattyúk és egyéb berendezések csatlakoztatásához használják a csöveket. Könnyű hozzáférést biztosítanak a takarításhoz, az ellenőrzéshez és a módosításhoz. De mi pontosan a tervezési alapelvek egy karima mögött? Merüljünk be ebbe a témába, hogy megértsük a tudományt és a mérnöki méretet, amely ezen létfontosságú hardverdarabok létrehozásához vezet.
Anyagválasztás
A karimatervezés első lépése a megfelelő anyag kiválasztása. Az anyagválasztás számos tényezőtől függ, ideértve a szállított folyadék vagy gáz típusától, az üzemi hőmérsékletet és a nyomást, valamint a környezeti feltételeket. A karimákhoz használt általános anyagok a szénacél, a rozsdamentes acél, az ötvözött acél és a nem vasfémek, például a sárgaréz és a bronz.
A szénacélt széles körben használják nagy szilárdságának, jó hegeszthetőségének és viszonylag alacsony költségének köszönhetően. Az általános célú alkalmazásokhoz alkalmas, ahol a korrózióállósági követelmények nem rendkívül magas. A rozsdamentes acél viszont kiváló korrózióállóságot kínál, így ideális a vegyi, élelmiszer- és gyógyszeriparban történő alkalmazásokhoz. Az ötvözött acélt akkor választják, ha nagyobb szilárdságra és jobb hőállóságra van szükség, például az energiatermelés, valamint az olaj- és gázfelvételek esetén.
Nyomás - Hőmérséklet -besorolás
A karima egyik legfontosabb tervezési szempontja a nyomás -hőmérsékleti besorolás. Ez a besorolás azt a maximális nyomást és hőmérsékletet jelzi, amelyen a karima biztonságosan működhet. A nyomás -hőmérsékleti besorolást olyan tényezők határozzák meg, mint a karima anyag, méret és a kialakítás.
A karimákat általában olyan szabványok szerint értékelik, mint például az ASME B16.5 vagy az ASME B16.47. Ezek a szabványok olyan táblákat biztosítanak, amelyek felsorolják a megengedett nyomás - hőmérsékleti besorolást a különböző karimák és anyagok esetében. Például aEmelt arc hegesztési nyak karimaA szénacélból készítve eltérő nyomás -hőmérsékleti besorolás lehet, mint a hasonló karima, amely rozsdamentes acélból készül. A tervezőknek gondoskodniuk kell arról, hogy a kiválasztott karima nyomás -hőmérsékleti besorolással rendelkezik, amely meghaladja a várt működési feltételeket a szivárgások és a hibák megelőzése érdekében.
Karima arc kialakítása
A karima arc kialakítása a karima kialakításának másik kritikus szempontja. Számos típusú karimafelület létezik, mindegyiknek megvan a saját előnye és alkalmazása. A leggyakoribb típusok a lapos felület (FF), az emelt arc (RF) és a gyűrűs ízület (RTJ).

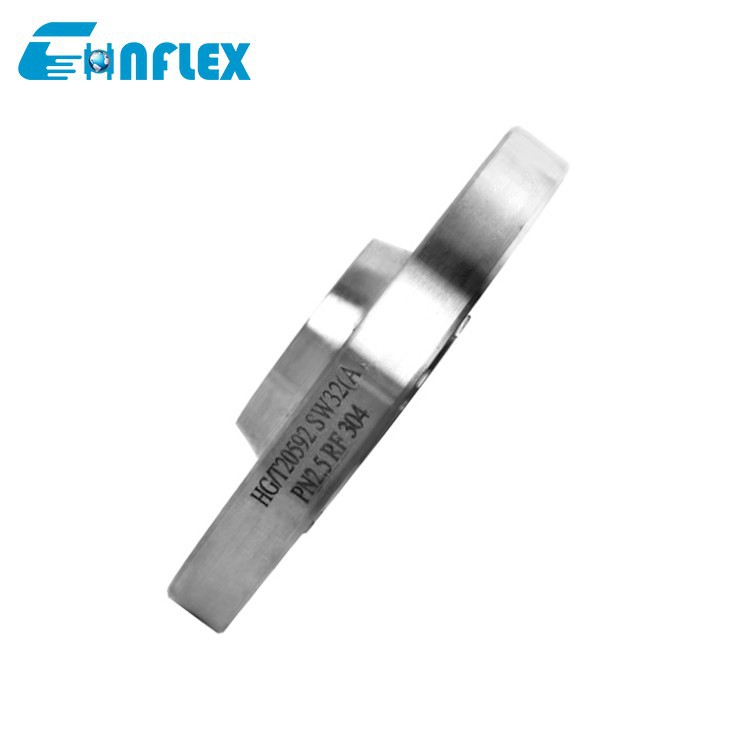

A lapos - arc karima sima, lapos felülete van, és általában alacsony nyomáson történő alkalmazásokhoz vagy lapos párosító felületű felszereléshez való csatlakozáskor használják. Az emelt - arc karima emelt területe van a csavarlyukak körül, ami jobb tömítést biztosít. Az emelt arc elősegíti a tömítés terhelésének koncentrálását, javítva a tömítést.Emelt arc aljzat hegesztési karimaGyakran használják kicsi átmérőjű csöves rendszerekben, ahol a hely korlátozott.
Egy gyűrű - ízületi arc karima fémgyűrűs tömítést használ a tömítés létrehozásához. Az ilyen típusú karimát általában nagy nyomás és magas hőmérsékleti alkalmazásokban használják, például az olaj- és gáziparban. A gyűrű - ízületi felület rendkívüli körülmények között megbízható pecsétet biztosít.
Csavarfurat minta és csavarválaszték
A csavarlyuk mintája és a csavar kiválasztása szintén fontos tervezési elemek. A csavarlyuk mintájának meg kell egyeznie a párosító karimával, hogy biztosítsa a megfelelő igazítást és a csatlakozást. A csavarlyukak számát és méretét a karima mérete és a nyomás besorolása határozza meg.
A csavarok kiválasztásakor figyelembe kell venni a tényezőket, mint például a csavar anyagát, a méretét és a meghúzási nyomatékot. A csavar anyagának kompatibilisnek kell lennie a karimaanyaggal a galván korrózió megelőzése érdekében. A csavar méretének elegendőnek kell lennie ahhoz, hogy ellenálljon a csöves rendszerben a nyomás által okozott csavarterhelésnek. A csavarok megfelelő meghúzása elengedhetetlen a szivárgás biztosítása érdekében. Túl - A meghúzás károsíthatja a karimát vagy a tömítést, míg az alatti meghúzás szivárgáshoz vezethet.
Tömítés kiválasztás
Egy tömítést használnak a két karima közötti tömítés létrehozására. A tömítés anyagát és a kialakítást a működési körülmények, például a nyomás, a hőmérséklet és a szállított folyadék vagy gáz típusa alapján választják ki. A közönséges tömítés anyagok közé tartozik a gumi, parafa, azbeszt - ingyenes anyagok és fém.
Az alacsony nyomáson történő alkalmazás esetén a gumi vagy parafa tömítés elegendő lehet. A magas nyomás és a magas hőmérsékleti alkalmazások esetén azonban egy robusztusabb tömítésű anyag, például fém -kabátos tömítés vagy spirál - seb tömítésre lehet szükség. A tömítésnek megfelelő méretűnek és be kell szerelni a jó pecsétet.
Kompatibilitás a csővezetékrendszerrel
A karimákat úgy kell megtervezni, hogy kompatibilisek legyenek a csővezeték többi részével. Ez magában foglalja azokat a megfontolásokat, mint a csőméret, a falvastagság és az anyag. A karimás méretének meg kell egyeznie a cső méretével a megfelelő illesztés biztosítása érdekében. A cső falvastagságának és a karimának elegendőnek kell lennie ahhoz, hogy ellenálljon a belső nyomásnak.
Ezenkívül a karima kialakításának lehetővé kell tennie a könnyű telepítést és karbantartást. Például néhány karimát aljzattal - hegesztéssel vagy menetes csatlakozással terveztek, amely kényelmesebb lehet a kicsi átmérőjű csövekhez.Cső menetes karimákgyakran használják alacsony nyomáson történő alkalmazásokban, ahol nincs szükség hegesztésre.
Biztonság és megbízhatóság
A biztonság és a megbízhatóság a karimatervezés legfontosabb prioritásai. A karimákat úgy kell megtervezni, hogy megakadályozzák a szivárgást, ami környezeti veszélyekhez, berendezések kárához és biztonsági kockázatokhoz vezethet. A kialakításnak olyan tényezőket is figyelembe kell vennie, mint például a rezgés, a termikus tágulás és a mechanikai feszültség.
A karimák rendszeres ellenőrzése és fenntartása nélkülözhetetlen a folyamatos biztonság és megbízhatóság biztosítása érdekében. Ez magában foglalja a korrózió, a tömítés lebomlásának és a csavar lazításának jeleinek ellenőrzését. Bármely sérült vagy kopott alkatrészt azonnal ki kell cserélni.
Következtetés
Összegezve, a karima kialakítása egy komplex folyamat, amely több tényezőt magában foglal, beleértve az anyagválasztást, a nyomás -hőmérséklet -besorolást, a karima -kialakítást, a csavarlyuk mintáját, a csavarválasztást, a tömítés kiválasztását és a csöves rendszerrel való kompatibilitást. Ezen tervezési alapelvek betartásával biztosíthatjuk, hogy a karimák biztonságosak, megbízhatóak és hatékonyan teljesítsenek különböző ipari alkalmazásokban.
